Автовышка

JINWOO 750N

ВЫЛЕТ СТРЕЛЫ ДЛЯ ВСЕХ ТИПОВ ЦЕПЕЙ
  • 10 телескопических стрел с двухступенчатым автоматическим управлением программой для обеспечения шаговых движений и безотказной улучшенной безопасности.
  • Domex700 специальная обработанная коррозионностойкая сталь для стрел для снижения провисания/момента.
  • Все стрелы выдвигаются и втягиваются с помощью цепного механизма, обеспечивая долговечность и практически полное отсутствие обслуживания

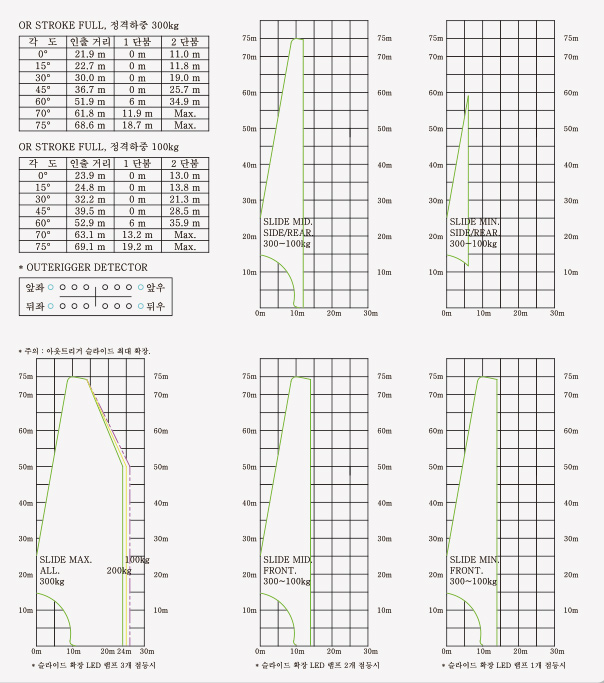

Схема рабочей зоны

Спецификация

Содержание Единица Данные Remarks
Допустимое транспортное средство для монтажа Тонны Мин. полная масса транспортного средства 34 8x4
Макс. эксплуатационная нагрузка Грузоподъемность кг 300 Включая 3 человек
Габариты изделия
(с транспортным средством)		 Длина мм 12,990 Размеры транспортного средства
Высота мм 3,990
Ширина мм 2,495
Рабочая зона Максимальная высота м 75 Включая рост оператора
Макс. вылет м/кг 24 - 300 / 28 - 100 Макс. вылет боковой опоры
Рабочая площадка Габариты мм 1,830 * 500 *300 Основной
3,230 * 1,030 *1,100 В выдвинутом виде
Угол вращения гр. 360 непрерывно ±720
Стрела Тип Восьмиугольная 8 краев
Количество стрел 10 Телескопическая
Выдвижение Гидравлическим цилиндром и цепью Двухступенчатая
Вращение поворотного стола Тип Опорно-поворотный подшипник с редукторами Минимальный боковой зазор
Угол вращения гр. 360 непрерывно ±720
Тип гидравлического насосного привода Двигатель Вал отбора мощности Минимальный боковой зазор
Боковая опора Ширина мм Переднее : 8,000 ; Заднее : 8,045 другое позиционирование
Выдвижение Гидравлические цилиндры, Провод
Тип X - A Запатентовано
Управление клапаном Тип Рычагом Все средства управления
Дистанционное управление Беспроводное соединение Только верхние средства управления

Вышеуказанные спецификации могут быть изменены без предварительного уведомления в целях повышения безопасности операторов и в связи с изменениями в спецификациях грузовиков.
